Как водяное снеготаяние работает: от котла до сухой брусчатки

Схема — родной брат водяного тёплого пола, но вынесенный на улицу и рассчитанный на морозы. Разбираем по слоям.

1 · Источник тепла

Тепловая сеть, газовый или электрический котёл. Для малых площадей в СПб чаще всего газ: киловатт тепла в ~10 раз дешевле электрического.

2 · ИТП и насосная группа

Смесительный узел, циркуляционный насос, коллектор и гликолевый контур: система получает теплоноситель заданной температуры.

3 · Контур PE-Xa в основании

Труба USYSTEMS PE-Xa Ø25 мм с кислородным барьером укладывается в песчано-щебёночное основание с шагом 10–15 см.

4 · Автоматика

Датчик осадков и уличный термостат (Owen, проводные или беспроводные схемы): включение только при «холодно + снег», интеграция в умный дом и диспетчеризацию по Modbus.

Пирог покрытия

Что лежит под сухой брусчаткой

Контур работает в толще основания — сверху можно класть брусчатку, плитку или асфальт (при асфальте укладка идёт в песчаном слое, без direct-контакта с горячей смесью).

Слой (сверху вниз)	Материал	Зачем
Покрытие	брусчатка / плитка / асфальт	несущая поверхность, принимает и отдаёт тепло
Подстилающий слой	песок 3–5 см	передаёт тепло от трубы к покрытию, защищает трубу
Контур	труба PE-Xa Ø25 мм, шаг 10–15 см	несёт теплоноситель; крепится к арматурной сетке
Основание	щебень + песок, уплотнение	дренаж и механическая опора
Теплоизолятор	XPS 30–50 мм	не даёт теплу уходить вниз в грунт

Укладка контура снеготаяния, ЖК Остров, Москва — Укладка контура. ЖК «Остров», Москва.

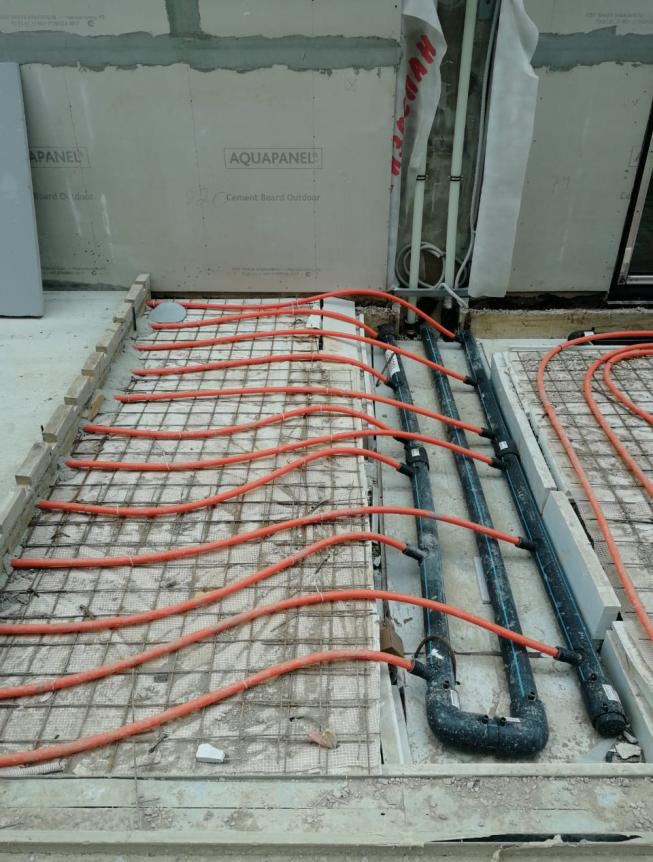

Монтаж грунтового коллектора USYSTEMS — Грунтовый коллектор из PE-RTII: магистрали Ø110–180 мм и ответвления Ø32 мм.

Режимы работы

Система думает сама — или по вашему расписанию

Автоматический

Датчик осадков + термостат: система просыпается, когда идет снег и температура ниже +2…+3 °C, и спит в остальное время. Оптимально для 95 % задач.

Ручной / дежурный

Форсированный прогрев перед приёмом гостей или доставкой. Управление со щита, телефона или диспетчерской.

Архив и контроль

Контроллеры Owen поддерживают Modbus и облачный доступ: видно потребление, часы наработки и аварийные события.

Тепло тратится только в часы снегопада: автоматика не гоняет горячую воду по контуру в ясные морозные дни, когда убирать нечего. Это и делает сезонную эксплуатацию предсказуемо низкой.
